Wir
fertigen Steilkegelaufnahmen für alle Anwendungen:
Egal in welcher Größe:
SK 10 - SK 15 - SK 20 - SK 25 - SK 30 - SK 35 - SK 40
- SK 45 - SK 50 - SK 60
oder Norm
DIN 2080 ASME B5.50 (Ansi Cat)- S20x2 Sägengewinde
DIN ISO 7388-1 (A/AD/AF) (ehem. DIN 69871 (AD&AB)
DIN ISO 7388-2(A/AD/AF) (ehem. MAS 403 BT) etc.
|
Werkzeughalter
für alle Branchen:
Metallbearbeitung
Kunststoffbearbeitung
Holzbearbeitung
Steinbearbeitung (rostfrei!)
|
|

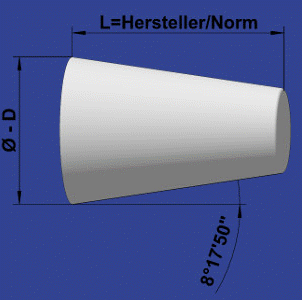

| Hier
als Beispiel die Maßfestlegung von Steilkegeln
nach DIN 729: |
| SK10
= Ø 15,875 |
SK15
= Ø19,050 |
| SK20
= Ø 22,225 |
SK25
= Ø 25,400 |
| SK30
= Ø 31,750 |
SK35
= Ø 38,100 |
| SK40
= Ø 44,450 |
SK45
= Ø 57,150 |
| SK50
= Ø 69,850 |
SK55
= Ø 88,900 |
| SK60
= Ø 107,950 |
|
|
|
|
Verschiedene
Beispiele für Normen bei SK40,
es wurden bei weitem noch nicht alle unsere Anfertigungen
berücksichtigt
|

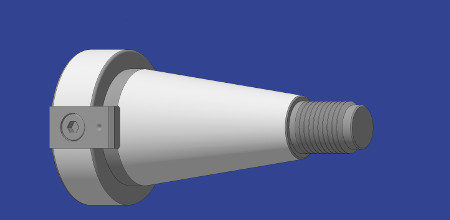

SK
40 Sägengewinde S20x2 |

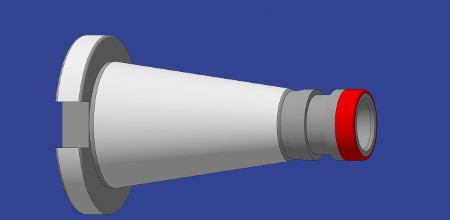

SK
40 DIN 2080 |
|
|
|

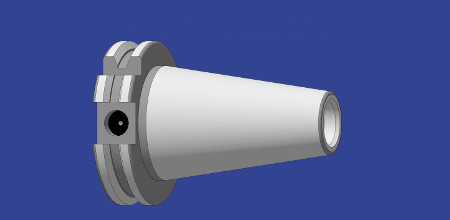

SK
40 DIN ISO 7388-1 (A/AD)
ehemals: SK40 - DIN 69871 AD |

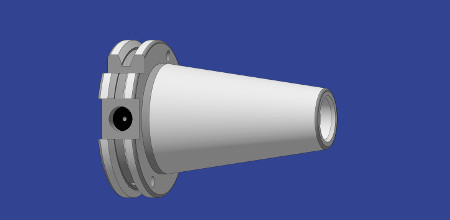

SK
40 DIN ISO 7388-1 (AF)
ehemals: SK40 - DIN 69871 AD/B |
|
|
|

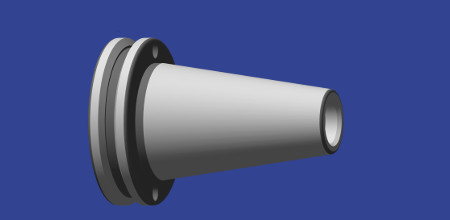

SK
40 DIN 69871 Holz |
SK
40 DIN ISO 7388-2 (A/AD)
ehemals: JIS B 6339 (MAS BT) AD |
|
|
|

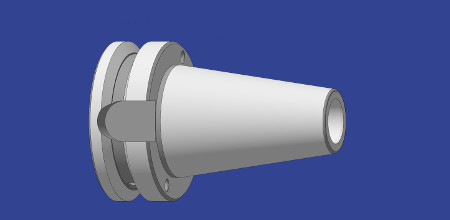

SK
40 DIN ISO 7388-2 (AF)
ehemals: JIS B 6339 (MAS BT) AD/B |
|
|
|
|
|
|
|
|
|
